在植物育种、作物栽培、种质保存、生物组培等科研场景中，人工气候室的核心价值，是构建全域稳定、可复现的温湿度环境。温湿度均匀度直接决定实验数据可靠性：若腔体内不同点位温差超过±1℃、湿度偏差大于±3%RH，同批次植株生长进度、生理指标会出现明显分化，造成实验重复失败、科研数据失真。

很多项目空载检测指标达标，满载放置培养架、试验材料后，出现角落温湿度漂移、上下层参数分层、局部结露、湿度响应滞后等问题，绝大多数根源不在于温控仪表精度，而是腔体环流组织不合理、风道结构设计存在缺陷。本文从环流原理、风道关键设计、常见失效风险、工程落地措施四个维度，解析人工气候室温湿度均匀度的把控逻辑。

一、腔体环流：温湿度均匀的底层逻辑

人工气候室依靠强制闭环环流，把经过加热、制冷、加湿、除湿处理后的空气输送至腔体全部工作区域，再将吸热、吸湿后的空气回收至处理单元重新调参，完成循环交换。温度依靠空气对流换热实现均衡，而湿度对气流状态敏感度远高于温度，水汽必须跟随气流充分扩散，一旦气流停滞、流速失衡，就会出现局部干湿分化、结露、湿度波动大等现象。

理想的腔体环流需要规避四类典型流场缺陷：

1.气流死角：腔体四角、培养架背部、层架间隙空气近乎停滞，热量、水汽无法交换，形成持续的温湿度偏差区，是科研实验误差高发位置。

2.气流短路：处理完成的新风刚送出，未流经样品工作区就直接被回风口吸走，实际有效循环风量大幅下降，腔体中心区域参数难以达标。

3.无序湍流：风道结构突变、风速配比失衡，气流在腔体内无序冲撞，造成传感器读数频繁震荡，温湿度稳定性变差。

4.局部直吹：出风口高速气流直接冲刷样品，造成局部风干、过冷过热，样品微环境和腔体设定工况不一致，实验条件失真。

环流不是单纯追求大风量，风量过大，会带来风机发热、设备能耗上升；风量不足，则远端区域调节滞后。人工气候室常规换气次数建议控制在10‑30次/h，工作区气流速度维持0.2‑0.5m/s，兼顾换热效率，同时避免强风胁迫植物样本。

二、风道系统核心设计要点

风道是环流系统的载体，包含静压箱、主风道、支风道、送风口、回风口、导流整流部件，整套系统决定气流分配、流速、流向，是实现高均匀度的硬件基础。

1.送风模式选型，匹配腔体使用场景

不同空间形态、试验用途，对应适配的送风方案，不可直接套用单一结构：

1.顶部孔板/散流器送风，底部回风（垂直乱流）

顶棚大面积布置多孔送风板，底部设置回风口，气流自上而下覆盖全部层架，适合层高较高、多层培养架排布的大型步入式气候室。送风口覆盖顶棚面积建议≥80%，气流自上而下穿过每一层样品，底部集中回风，减少上下层温湿度分层问题。重点规避风口集中布置，避免局部风速过高。

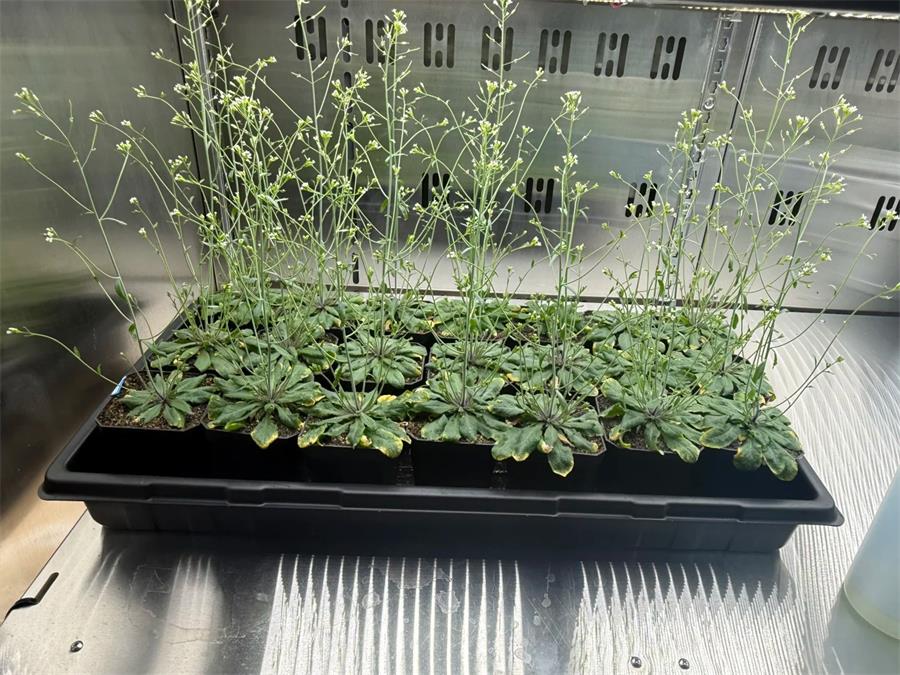

2.侧墙孔板送风，对侧回风（水平横流）

两侧侧壁布置送风孔板，对侧设置回风口，气流水平横向穿过培养架，适合狭长型腔体。优势是气流路径短，温湿度响应速度快；短板是容易出现前端风速大、后端风量衰减，需要通过孔板开孔率梯度设计补偿远端风量，控制送风风速0.2‑0.4m/s，规避前后端参数梯度偏差。

3.双侧壁夹层风道，双侧送回风

腔体左右两侧设置完整静压夹层风道，两侧同步出风，腔体中部回风。该方案可大幅消除单侧风道带来的前后偏差，大容积人工气候室优先选用，能够有效改善边角流场，降低满载工况下的温湿度不均匀风险。

>核心禁忌：狭小腔体不建议采用单一点位出风口，单点送风极易造成近风口与腔体远端巨大参数差。

2.风道本体结构设计要点

1.静压箱均压设计

风机输出气流先进入静压箱完成稳压，再分配至各个送风孔位。静压箱容积要充足，避免风速过高造成压力不均；孔板开孔率由近风机侧向远端逐步提升，补偿风道沿程阻力，保证每一处出风风量基本一致，避免“近处风大、远处无风”。

2.低阻风道构造

主风道优先采用阻力更小的截面，弯头内部加装导流叶片，三通位置控制分流夹角≤30°，减少局部涡流和风压损耗，保证风压可以穿透满载样品架的间隙。风道内壁选用耐腐蚀304不锈钢板材，风道外壁做完整闭孔橡塑保温，防止风道外壁低温结露滴水污染试验样品。

3.送、回风口匹配原则

送风口与回风口位置必须错位布置，杜绝气流短路。回风口总面积要与送风风量匹配，回风口不能被样品、置物架遮挡。回风口建议加装初效过滤网，拦截植物碎屑、粉尘，保护制冷加热盘管，防止长期使用风道堵塞导致环流衰减。

4.导流、整流部件不可省略

出风口配置可调角度导流板、散流孔板，打散高速射流，避免直吹样品，把集中气流转化成弥散式送风，消除局部高速气流，让气流柔和充满整个腔体空间。很多低价设备为压缩成本省略导流构件，空载指标尚可，一旦放置样品，均匀度快速恶化。

3.风机系统匹配，环流的动力核心

风机是环流动力源，选型不能只看风量，风量、静压需要同步匹配腔体容积与负载阻力。

样品架、密集植株会形成气流阻力，普通低静压风机，空载循环尚可，满载时风量大幅衰减。人工气候室优先选用高静压离心风机，配套变频调速，可根据工况动态调整循环风量。

风机安装位置、数量同样关键，大容积气候室可采用多风机分布式循环，避免单风机远距离送风带来的风压衰减；风机电机选择外置或者散热隔离结构，降低电机散热带入腔体的额外热负荷，减少温控补偿压力。

三、除风道环流外，影响均匀度的配套因素

环流风道是基础，但温湿度均匀度是系统工程，需要多环节协同：

1.热湿负荷与处理单元布局

加热、加湿、蒸发器换热元件，应当布置在静压箱风道内部，不能直接暴露在工作腔，避免局部热点、局部高湿。光照模组是人工气候室重要热源，LED光源的废热会扰动局部温度场，设计阶段需要核算灯具热负荷，依靠环流气流带走灯体余热，避免光源下方持续高温点。

2.围护保温与密封

腔体内外六面保温层完整连续，杜绝冷桥；门体、检修口密封条完好。外壁的热渗透会造成腔壁周边温度偏移，再好的环流，也无法弥补保温失效带来的均匀度损失。

3.负载摆放规范

设备设计按照一定负载条件完成，实际使用中，样品不能紧贴腔壁，层架之间预留气流通道，不可遮挡送风口、回风口。样品填充体积不宜超过腔体有效容积70%，否则会严重挤压循环流道，破坏原有流场分布，出现“设备合格，使用不合格”的现象。

4.CFD仿真前置设计

大型人工气候室，建议在施工图阶段开展CFD流体仿真，模拟空载、满载培养架条件下的温度场、湿度场、流速场，提前预判死角、涡流区域，优化风口数量、位置、开孔率，不要完全依靠现场调试补救，后期改造风道成本极高。

四、工程把控与验收要点

1.设计阶段：明确腔体容积、样品摆放形式、层架层数，确定送风回风方案；通过阻力核算匹配风机风量静压，必要时开展CFD仿真优化流场；风道完整保温，配齐导流散流构件。

2.安装施工：风道拼接密封严实，无漏风；导流板角度可调节；送回风口不能被柜体、支架遮挡；风机减震降噪，避免运行振动。

3.验收校准：严格按照JJF1101‑2019环境试验设备校准规范，多点布点检测，必须包含满载模拟工况测试，不能仅做空载验收。重点检测腔体四角、层架上下层、样品区等关键位置，确认温度均匀度、湿度均匀度满足科研指标。

4.后期运维：定期清理回风口滤网、风机叶轮，防止积尘导致循环风量衰减；定期校准温湿度传感器；样品摆放预留气流通道，不封堵风口。

五、总结

人工气候室想要获得优异的温湿度均匀度，核心不在于一味提升控温仪表精度，而在于科学的腔体环流组织与风道系统设计。

合理选择送风回风形式，做好静压箱均压、风道低阻保温、导流整流，匹配足够静压的循环风机，规避气流死角、短路、直吹三大流场缺陷；同时兼顾光照热负荷、围护保温、样品负载的影响，有条件采用CFD仿真前置优化，再配合规范验收与运维，才能实现空载与满载工况下，全工作区域温湿度参数稳定一致，保障植物科研实验数据可重复、可追溯。
